照相机构造原理-镜筒

照相机构造原理-深圳镜筒

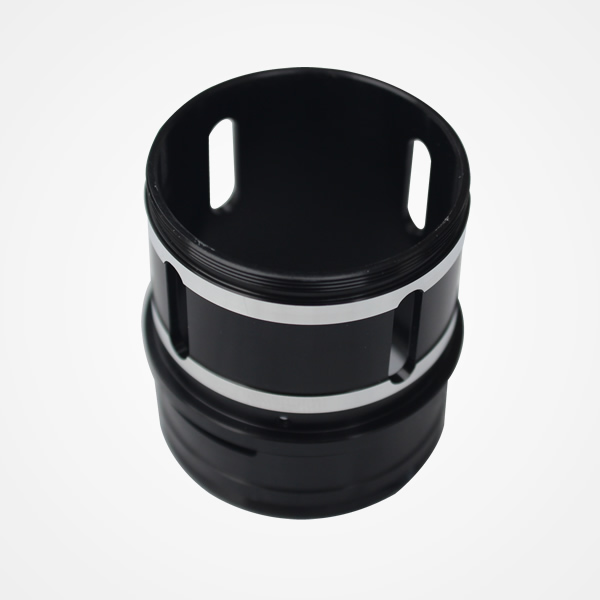

1.深圳镜筒

与通常光学仪器相比较，照相机镜头的结构较为复杂，往往由相当数量的镜片所组成。

这些镜片在进行光学设计时，其相对位置都是当作完全理想情况来进行设计处理的。设计时的象质是在完全同心和无间隔偏差这样完全理想条件的前提下完成像差校正存在

不同心度和间隔误差，影响镜头装配后的象质。所以对一个好镜头而言，它应具有良好和合理的镜框和镜筒设计。而且还应该为它设计一个好的装配方法，以使各镜片连接后的同心度误差和间隔误差控制在一定范围之内，以保证各镜片组合后具有良好的成像质量。

通常具有三种深圳镜筒结构设计方式，即互换法镜筒结构设计、修配法深圳镜筒结构设计以及调整法镜筒结构设计。对于大批量生产、结构简单、要求通常的镜头都采用互换法镜筒结构设计。它是将镜片直接放置在镜筒内，利用镜片间的叠合、间隔垫圈或镜筒内的尺寸间隔关系，保证各镜片的同心度与空间间隔。同心度的保证是依靠单个零件的加工精度，各镜片与镜框连接可在专用装配车床上，通过定中仪对准、定中后保证同心度要求。空间间隔的保证是通过加工时控制尺寸链来达到。

修配法的深圳镜筒结构基本特点是镜片间同心度与空间间隔通过统一基准面，一次定位加工获得，定位精度高，没有积累误差。但它加工复杂，成本高，适用于优质且结构复杂的高档照相机镜头，电影摄影镜头等。

调整法镜筒结构主要是利用镜头光组中比较灵敏的环节，即对象差校正和补偿影响较大的镜片组，加上调整环节，进行调节补偿。

以上三种深圳镜筒结构设计，在实际应用时，有时是相互结合使用的，在可能情况下应尽量使用互换法。

照相镜头的最后调试是厂家借助专门的测试仪器，例如光具座、鉴别率测试仪来完成的。

出厂前都经过逐个检查，以保证成像质量。若最终发现象质有问题，应交专业维修人员检查，切勿自行拆卸以防不测。
